品牌：KINNO

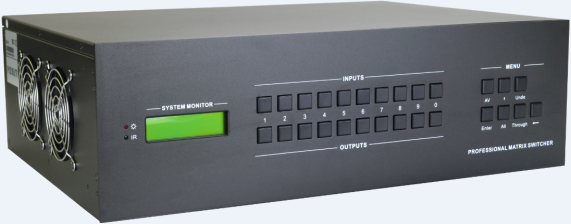

名称：16路无缝高清混合矩阵机箱

型号：DGX1616

功能描述：

3U机箱，16*16混合矩阵，220V电压设计

支持HDMI, SVI, SDI, VGA, AV, CVBS, YPBPR, HDBaseT, 光纤信号输入输出。

输出支持36种分辨率，支持1080P无缝切换输出，支持4K无缝切换输出。

支持输入信号预览。

支持输入输出信号检测。

支持EDID, HDCP管理。

支持RS232, 按键, TCP/IP控制。

支持输入信号字符叠加。

支持场景调用保存。

支持B\S架构网页控制。

技术参数：

可接入输入卡数量:4块。

可接入输出卡数量:4块。

输入通道:16路。

输出通道:16路。

控制方式：前面板按键控制、红外遥控器、RS-232控制接口、以太网控制、上位机控制和指令控制。

2*RS-232串口(DB9 RS232母头连接器)，波特率与协议:波特率：9600  数据位:8  停止位：1 校验位：无。

1*以太网控制接口:RJ-45母接口，10M/100M(自适应)。

显示屏:前面板带显示屏，支持显示型号和操作信息。

1*工作电源:100-240V AC～50/60Hz。

环境温度:0℃～+50℃。

尺寸(mm):483mm（L) x 317mm(W) x 133mm(H)含挂耳。

重量：6.88kg（不含任何板卡）。
